Chambre d'ionisation Modèle 9DP-1

Manufacturer: Ludlum Measurements
HTTS ref.: HTS-NUC-0030
HTDS ref.: MODELE 9DP 1 CHAMBRE DIONS SOUS PRESSION
Division: Nucléaire & Radioprotection

Gallery and technical drawings

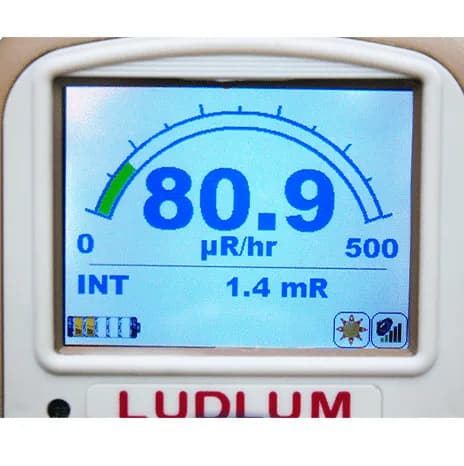

Chambre d'ionisation Modèle 9DP-1 - Image 1

Chambre d'ionisation Modèle 9DP-1 - Image 2

Chambre d'ionisation Modèle 9DP-1 - Image 3

Chambre d'ionisation Modèle 9DP-1 - Image 4

Chambre d'ionisation Modèle 9DP-1 - Image 5

Description

Une chambre d’ionisation est un type de détecteur à gaz fondamental utilisé pour la mesure précise de l’exposition aux rayonnements ionisants. Son principe de fonctionnement est à la fois simple et extrêmement fiable : l’instrument consiste en un volume clos (la chambre elle-même, souvent cylindrique) rempli d’un gaz (air, argon, etc.) entre deux électrodes, l’anode et la cathode. Une tension électrique constante mais faible est appliquée entre ces électrodes. Lorsqu’un rayonnement pénètre, il provoque l’ionisation du gaz, arrachant des électrons aux atomes et créant des paires d’ions. Sous l’effet du champ électrique, ces charges sont collectées, créant un faible courant électrique continu appelé courant d’ionisation. L’amplitude de ce courant est directement proportionnelle à l’énergie déposée par le rayonnement. Ce fonctionnement, appelé régime d’ionisation, se distingue par l’absence d’amplification du signal par le gaz, ce qui lui confère une précision et une linéarité exceptionnelles pour la mesure directe de la dose absorbée ou du débit de dose dans le gaz. Les chambres d’ionisation sont classées en plusieurs types selon leur usage. La Chambre d’Ionisation à Air Libre sert de référence primaire dans les laboratoires de métrologie pour l’étalonnage des autres instruments de mesure de l’exposition. En revanche, les chambres utilisées en pratique sont intégrées. On distingue par exemple la Chambre Compensée de la Chambre Non Compensée (Standard). La chambre compensée est conçue pour isoler la mesure d’un type de rayonnement spécifique, comme la chambre compensée de flux neutronique utilisée dans les réacteurs nucléaires pour séparer la réponse aux neutrons de celle aux rayons gamma ambiants. Les chambres non compensées sont les plus courantes et mesurent la dose totale de rayonnement. En termes d’applications, les chambres d’ionisation sont la base des débitmètres de dose portatifs utilisés en radioprotection pour leur haute précision sur une large gamme de débits de dose. Elles sont également vitales en imagerie médicale et radiothérapie pour l’étalonnage de la dose délivrée par les accélérateurs linéaires et le contrôle qualité des faisceaux de rayons X. Bien que la chambre d’ionisation en elle-même ne présente généralement pas de danger, des risques sont associés à son utilisation. Le principal danger est lié à l’interprétation erronée d’une mesure, ce qui pourrait conduire à une sous-évaluation des niveaux de danger et, par conséquent, à une exposition non contrôlée des travailleurs. Un autre risque est lié au fait que certaines chambres utilisent des gaz sous pression, nécessitant des précautions spécifiques lors de leur manipulation. Concernant la réglementation, l’utilisation des chambres d’ionisation, en tant qu’instruments de mesure de la radioprotection, est strictement encadrée en France par l’Autorité de Sûreté Nucléaire (ASN) et le Code du Travail. Il est absolument impératif que tous les instruments soient étalonnés périodiquement (souvent annuellement) par un Laboratoire de Métrologie Agréé (LMA). Cette obligation garantit la précision des mesures et leur traçabilité aux étalons nationaux, assurant ainsi que le choix de la chambre d’ionisation est justifié et adapté au type, à l’énergie et à la gamme de débit de dose des rayonnements rencontrés sur le site.

Le modèle 9DP-1 : portable, sensible aux rayonnements gamma, X et bêta, intégrant parfaitement les impulsions de 50 ns

Une chambre d'ionisation pressurisée numérique portable

Key features

Conception spéciale pour la mesure des champs pulsés (50ns)
Mesure des rayonnements gamma et X (énergies > 25 keV) et des rayonnements bêta (énergies > 1 MeV)
Mesures de débit de dose ambiant H*(10)
Spécialement conçu pour les travaux de radiographie avec champs pulsé

Technical specifications

Web: http://www.ludlums.com Tel: 800-622-0828 / 325-235-5494 / Fax: 325-235-4672 / Email: [email protected]
Note: specifications subject to change without notification. We are not responsible for errors or omissions.
DRIFT: less than 0.3 μSv/h (30 μR/hr, 0.3 μGy/h, 30 μrem/h)
POWER: eight rechargeable AA NiMH batteries, supplied with wall charger for direct connection to instrument
ALARMS: Two levels of radiation alarms available, each is user programmable throughout entire readout range.
Option: (included)
WEIGHT: 1.5 kg (3.3 lb), including batteries
DISPLAY: LCD with 8.9 cm (3.5 in.) diagonal, 240 H x 320 W pixels, TFT active matrix, 232K colors, 220 cd/m², automatic sensor-
50 R/hr): • Audio & Visual Alarms
ACCURACY: ± 10%
HUMIDITY: 0–95%, non-condensing
• Range: 2 μSv/h to 500 mSv/h (200 μR/hr to • Rechargeable Batteries
GEOTROPISM: less than 1%
Part Number: 48-4358
BATTERY LIFE: approximately 12 to 30 hours between charges depending on backlighting and USB usage
CONSTRUCTION: durable molded plastic with internal metal support
DATA LOGGING: Data is stored to detachable USB drive in CSV format for easy retrieval by PC spreadsheet/database programs.
Measurements: • Auto-Zeroing & -Ranging
Unités Gy/h: 2 – 50 μGy/h, 2 – 500 μGy/h, 0 – 5 mGy/h, 0 – 50 mGy/h, 0 – 500 mGy/h
Unités Sv/h: 2 – 50 μSv/h, 2 – 500 μSv/h, 0 – 5 mSv/h, 0 – 50 mSv/h, 0 – 500 mSv/h
WARM UP TIME: < 1 minute when the instrument is in temperature equilibrium with the surrounding environment
AUDIO OUTPUTS: built-in unimorph speaker, > 60 dB at 0.6 m (2 ft), optional audio jack available for connection to external
RESPONSE TIME: ranges from 7 seconds in lowest range to under 2 seconds in highest range when measuring from 10% to 90%
USB INTERFACE: single USB 2.0 port. May be connected directly to a USB keyboard (with no additional USB ports, and no
USER CONTROLS: 4 push buttons: ON/OFF; FUNCTION (for peak rate, integrate, or pulsed modes); AUDIO (on/off, volume); and
CHAMBER VOLUME: 220 cc (13.4 in³) volume pressurized to 2.5 atm (22 psig)
DISPLAY RANGES: (auto-ranging)
Headphone Jack: Portable USB Drive
• Gy/h units: 2–50 μGy/h, 2–500 μGy/h, 0–5 mGy/h, 0–50 mGy/h, 0–500 mGy/h
• Sv/h units: 2–50 μSv/h, 2–500 μSv/h, 0–5 mSv/h, 0–50 mSv/h, 0 – 500 mSv/h * Users wanting to take measurements
CHAMBER DENSITY: chamber wall density is 601.7 mg/cm², can wall density is 332.5 mg/cm². Total density of chamber + can

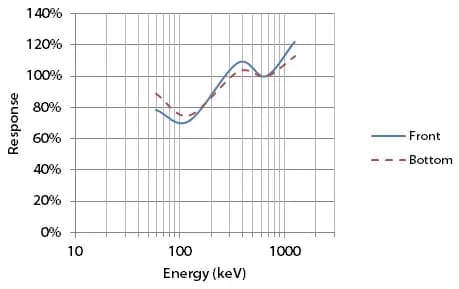

ENERGY RESPONSE: ambient equivalent dose or dose rate, flat within 30% from 60 keV to 1.3 MeV (see graph below)
• R/hr units*: 0.2–5 mR/h, 0.2–50 mR/h, 0–500 mR /h, 0–5 R/h, 0–50 R/h
• rem/h units: 0.2–5 mrem/h, 0.2–50 mrem/h, 0–500 mrem/h, 0–5 rem/h, 0–50 rem/h
SIZE (H x W x L): 21.9 x 11.6 x 24.5 cm (8.6 x 4.6 x 9.6 in.)
TEMPERATURE RANGE: -20 to 40 °C (-4 to 104 °F)
RADIATION DETECTED: gamma & X-rays above 25 keV, beta above 1 MeV, correctly integrates pulsed fields with 50 ns pulse
AUTOMATIC FUNCTIONS: auto-ranging, auto-zeroing, auto LCD backlighting
MEASUREMENT READOUTS: simultaneous display of rate and either the integrated value, highest (peak) rate, or pulsed mode
• USB Keyboard (PN: 2312289)
• Headphone Jack (PN: 4293-891)
• Shoulder Strap (PN: 4536-632)
• Dimension Interface Kit (PN: 4293-763)
• Transport & Storage Case (PN: 2311063)
• Check Source, 10 μCi137Cs (PN: 01-5231)

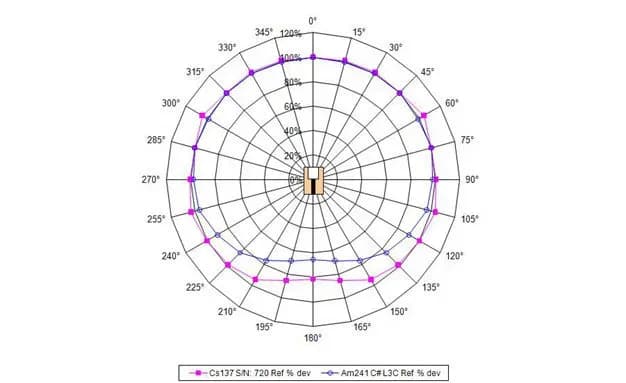

Model 9DP-1* Ambient Dose Equivalent: Angular Dependence
• Provides ICRU-Based Ambient Dose: • Sunlight Readable Color Display
• Low Pressure Chamber is Non-Hazmat: • USB Connectivity
• Logging Spreadsheet Software Package (PN: 4293-998)
• Shows Dose Rate & Either Integrated Dose: • Free Firmware Updates Through Website
• Special Design for Measuring Pulsed Fields: • Data Logging
and the required USB cable (see options below).: Option
• Alkaline Battery Pack (non-rechargeable) (PN: 4543-028)
