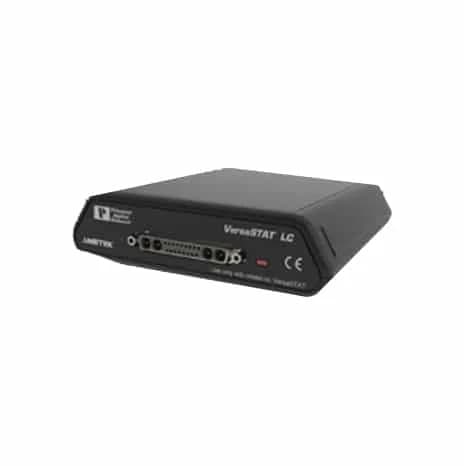

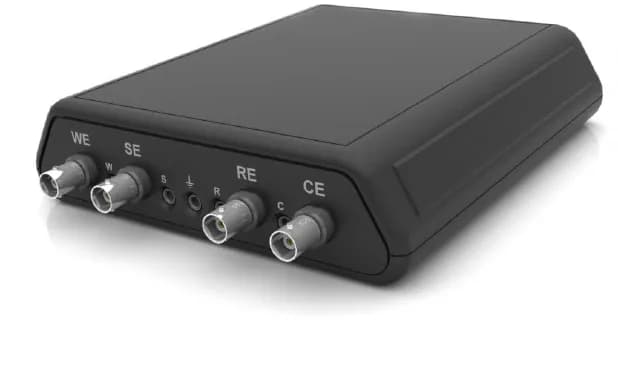

Electromètre faible courant

Manufacturer: Ametek
HTTS ref.: HTS-ELEC-0025
HTDS ref.: INTERFACE FAIBLE COURANT VERSASTAT LC
Division: Électrochimie & Tests

Gallery and technical drawings

Description

L’électromètre d’AMETEK a été développée pour permettre aux potentiostats/galvanostats de la gamme VERSASTAT et PARSTAT d’atteindre des courants extrêmement faibles. L’électromètre permet une précision de l’ordre du femtoampère et une résolution de l’ordre du Attoampère. Plug & play, l’interfacte Versastat LC permet de sélectionner automatiquement les gammes de courants nécessaires à vos mesures.

L'électromètre bas courant (résolution de l'ordre de l'aA)

Key features

Compatible avec les gammes VERSASTAT et PARSTAT
Plug & Play
Augmente les filtres E et I
Gamme automatique et/ou manuelle

Technical specifications

Tel: (865) 425-1289 Tel: +44 (0)1252 556800
Ranges: 12 decades, 200 mA to 4 pA Tafel Plot using low current interface demonstrating low current
Bandwidth: 700 kHz (-3 dB)
Model Number: Option
VersaSTAT-LC: Low Current Interface
Accuracy (dc): 2 μ to 200 mA < 0.2% full scale
Input Impedance: >1014Ωin parallel with <200 fF, typical
Maximum Current: ± 200 mA
Input Bias Current: <200 fA at 25°C
Résolution minimum: 122aA (122 x 10-18 A)
Tension d’entrée: ±10V
Gamme de fréquences: 10µHz à 700 kHz
Applied Current Range: ± full scale per range
Common Mode Rejection: >60 dB @ 100 Hz, >50 dB @ 100 kHz
Maximum Voltage Range: ± 10 V maximum
Minimum Current Range: 4 pA (4 x 10-12A)
Impédance d’entrée: >1014 Ω
Applied Current Accuracy: ± 0.5% of range, ±0.5% of reading
Gamme de courant minimum: 4pA (4 x 10-12 A)
Applied Current Resolution: ± 1/32,000 x full scale
Input Voltage Differential: ± 10 V
Minimum Current Resolution: 122 aA (122 x 10-18A)

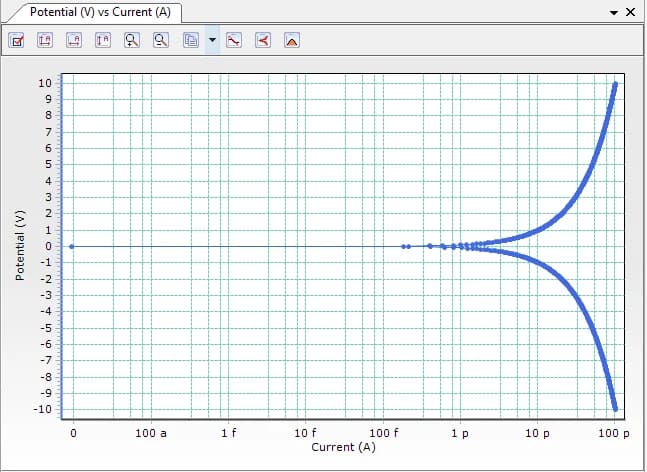

(80 fA for PARSTAT 4000/+/A): measurement on a 100 GOhm (1E11) resistor
Max. Current Range/Resolution: ± 200 mA / 10 μA
Min. Current Range/Resolution: ± 4 pA / 122 aA for VersaSTATs and PMC1000
