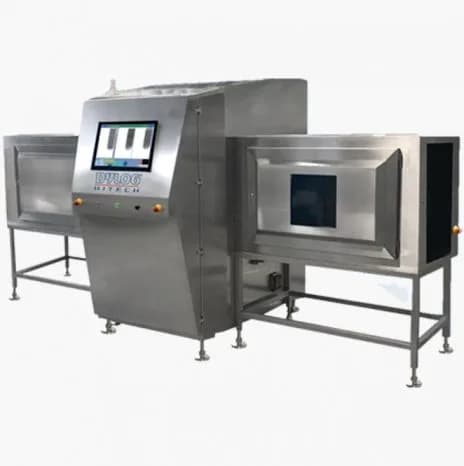

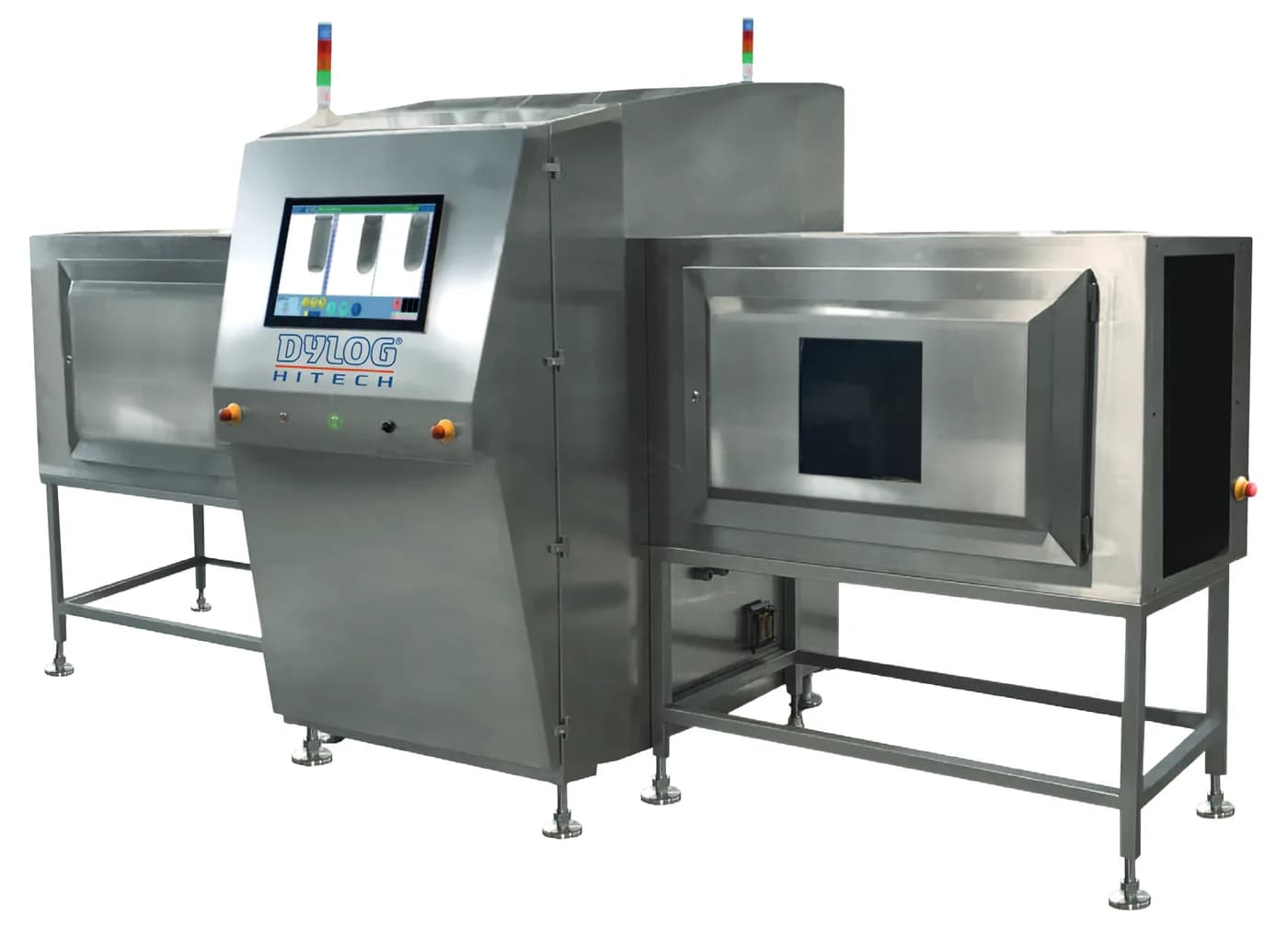

Scanner Rayons X - DYMOND M

Constructeur: Dylog
Réf. HTTS: HTS-CP-0004
Réf. HTDS: SCANNER RAYONS X DYMOND M
Division: Contrôle Produit

Galerie et schémas techniques

Schéma

Description

MACHINE À VUE LATÉRALE DYMOND L’utilisation de composants de haute qualité et sensibilité, associée à un logiciel performant et intuitif permet aux équipements DYMOND M d’être adaptés aux normes drastiques des industries agroalimentaires et pharmaceutiques. AVANTAGES DE L’INSPECTION AUX RAYONS X Il s’agit d’une analyse non destructive, qui, sans altérer le produit chimiquement ou sa composition organoleptique, détecte tout contaminant à l’intérieur (dans n’importe quel type de du contenant ou de l’emballage) et vérifie leur intégralité et leur conformité.Les contaminants ayant une densité plus élevée que la densité de l’échantillon inspecté (métaux, verre, produits hautement calcifiés os, pierres, coquillages, céramiques, PVC, Viton®) ne seront plus un problème. Hardware : Trois tubes à rayons X (orientables selon la forme du produit), grâce à une focalisation réduite et à un niveau de qualité élevé, conduisent à des performances de haut niveau et constantes dans le temps, avec un accent particulier surla partie inférieure des bocaux et bouteilles en verre. Cela fait du Dymond M la machine parfaite pour l’inspection de produits liquides ou semi-liquides conditionnées en bocaux et bouteilles en verre. Grâce à la technologie triple faisceau réglable, le Dymond M permet d’obtenir les meilleures probabilités de détection possible. Les détecteurs de dernière génération permettent d’obtenir des images optimales aptes à l’analyse. La machine peut être livrée avec un système complet de convoyage, d’éjection et de bac de rejet, sur mesure sur les produits et l’agencement de la production existante ligne. Les produits peuvent être inspectés de manière fiable avec un espacement minimal (2cm). Software : Les images radiographiées présentent un excellent niveau de contraste, même à vitesse élevée de la ligne de production. L’ensemble de l’interface est très conviviable et est fournie à l’aide d’algorithmes affinés et sophistiqués. La machine dispose d’une commande à 5 niveaux, ce qui la rend compatible avec les protocoles de contrôle les plus exigeants.

Une solution innovante

Caractéristiques

3 points de vue (3 tubes, 3 détecteurs)
Interface homme machine ergonomique
Analyse non destructive
Système certifié

Spécifications techniques

HMI: 21.5” LCD – touch screen
Power: 3 x 1000 W – High performance metal-ceramic tubes
Curtains: Optionals – lead-free
Hardware: Software
Puissance: 3 X 1000 W
X-RAY POWER: POINT OF VIEW PRODUCTS
Power supply: 230 VAC ±10% (standard) single-phase
Compressed air: 5.5–6.9 bar
Conveyor speed: Up to 40 m/min
Conveyor height: 950–1150 mm
UNI EN ISO 9001: 2015
Relative humidity: 20%–90% (non-condensing)
Detector resolution: 0.4 mm
Radiation protection: FDA CFR 21 part 1020.40
Operating temperature: 5–35 °C
Production data trail: Complete records on parameters, users and products
Résolution du capteur: 0.8 ou 0.4 mm
glass jars and bottles.: new software interface for the Dymond M, that combines user
Safety switch / interlock: SIL 3 Category IV PLe, magnetic
Minimum distance between products: 10% of the product diameter (20 mm raccommended)
International Protection Rating (IP): IP34 / Nema 4X (except for the external water cooler)
whole product (without blind spots).: Sophisticated algorithms constantly refined provide excellent
Ethernet available with communication protocols: Modbus TCP (standard), OPC–DA, OPC–UA, XML
C.so Bramante, 53 - Torino - Italy - Tel. +39 011 6938406: system certified
Thanks to the adjustable triple beam technology (Dylog Hitech: friendlines with a complete set of functions, the result of over 20
complex products. The machine can be supplied with a complete: The machine can be controlled from remote and features a5-level
Three x-ray tubes (orientable according to the product shape),: The Dylog contaminant detection software ensures a high
handling system, a conveyor, a rejection device and collector,: password security system allowing to track the activity of each
the bottom area of glass jars and bottles. This makes Dymond M: contrast level even at high product speed.
patent), Dymond M allows to achievethe best performances in the: years of experience in food and pharmaceutical industry
thanks to a reduced focal spot and a high quality level, lead to: performance level; thanks to new filtering technology and parallel
top-notch performances consistent in time, with special focus on: elaboration, the X-ray images are almost noiseless with a high
Last generation detectors concur to optimal images apt to analyze: performances even when compared to systems with higher power.
tailored on the products and the layout of the existing production: operator, logging in with a unique password.
the perfect machine for the inspection of liquid products in small: The innovative hardware design is coupled with an entirely
